卷揚啟閉機
卷揚式啟閉機
卷揚式啟閉機型號有ＱＰＱ、ＱＰＫ、ＱＨ、ＱＰＧ、ＱＰＴ等系列產品。
?。眩校压潭ㄊ诫p吊點卷揚啟閉機是一種采用兩臺啟閉機中間由連接桿連接，兩根螺桿同時受力，和較寬的閘門配套使用的啟閉機產品。由于受力平衡均勻，啟動力量大。
?。眩校?、ＱＰＫ、ＱＨＱ固定雙吊點卷揚啟閉機是由兩個啟閉機（單機）組成，兩機之間由連接桿連接，當電源起動時，卷揚機同時起動啟吊工作，非常具有同步性和穩定性。
?。眩校央p吊點卷揚式啟閉機主要用于水利水電工程中啟閉平面閘門用來關閉泄水，進水及尾水孔口，調節發電量，泄洪排漂，放過般只等，當輸水管道或水輪機組需要檢修時，又可半閉進水口閘門進行檢修。該系列啟閉機以電動機為動力，中小容量規格可配逆手搖，便于人工啟閉閘門。本產品現廣泛應用于排灌、水電站、水庫、河道治理、水產養殖、環境保護、污水處理等水利工程中使用。
QPQ、QPK、QGP卷揚式啟閉機，規格從5T-2×250T，型號有固定或移動、帶手搖 和遠程遙控或電控柜等系列產品。
QP型、QPK型卷揚式啟閉機。按吊點數分為單吊點和雙吊點兩大系列，按驅動方式分為：5-25噸為手搖、電動兩用式；40-200噸為電動式，單吊點為單獨驅動，雙吊點為集中驅動。
QP型卷揚式啟閉機，是正常通電時關閉閘門的普通速度，主令控制器可控制閘門的上、下極限位置，交流制動器，可使閘門停留在所需的位置。
QPK型卷揚式啟閉機，是電動機不通電時關閉閘門的快速度，靠閘門自重和水柱壓力，帶動卷揚機構快速下降，其快速值受調速器控制。
QH型表孔弧形卷揚式啟閉機，具有外形美觀、結構緊湊、安裝方便、操作安全、啟閉靈活、運行平穩、質量可靠、承載能力大、工作效率高、使用壽命長、維修費用低等優點。
QH型表孔弧形卷揚式啟閉機與QP型、QPK型卷揚式啟閉機相比，具有結構復雜、傳動機構尺寸速比大、繩索拉力大、直徑粗、重量大(是同一種規格啟門力QPK型重量的3倍)，造價高、工作揚程低。
QH型表孔弧形閘門卷揚式啟閉機，按驅動方式分為：8-25噸為手搖，電動兩用式：40-63噸為電動式，全部推薦雙吊點集中驅動．
QP型、QPK型卷揚式啟閉機，手電兩用式規格分為：5噸、8噸、12．5噸、 16噸、25噸；電動式規格分為：40噸、63噸、 80噸、 100噸、 125噸、 160噸、 200噸，根據用戶設計要求，還可生產雙吊點啟閉機，該機是一種水利工程專用機械，廣泛用于各種水利、水電工程，可對平面滑動、平面定輪及水泥閘門進行啟閉
?。眩?ＳＤ手電兩用螺桿式啟閉機４０－６０Ｔ

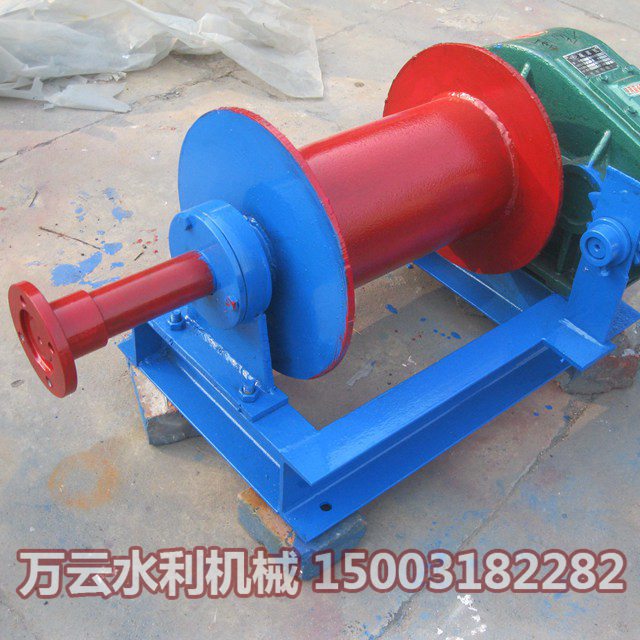

?。眩校研途頁P式啟閉機 固定
卷揚機（又叫絞車）是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置?？梢源怪碧嵘?、水平或傾斜拽引重物。卷揚機分為手動卷揚機和電動卷揚機兩種?，F(xiàn)在以電動卷揚機為主。電動卷揚機由電動機、聯軸節、制動器、齒輪箱和卷筒組成，共同安裝在機架上。對于起升高度和裝卸量大工作頻繁的情況，調速性能好，能令空鉤快速下降。對安裝就位或敏感的物料，能用較小速度
ＱＰＧ型高揚程卷揚啟閉機
高揚程揚啟閉機電源采用三相四線制交流380V，50Hz供電。電源通過外部提供的動力電源直接引到動力控制柜總斷路器上，分別提供各機構電氣傳動所需的三相、380V主電源及照明、檢修等輔助電源。配電保護系統由總斷路器、總電源接觸器、各機構自動開關組成，從而可以使發生故障的支路被隔離維修，而不影響其它支路的操作，把故障的影響壓縮到最小范圍。配電控制回路中，設有整機電源的起動、停止、互鎖、電源指示、安全開關及限位開關等環節，設有短路保護和過流保護、缺相保護、限位保護、過載保護、主隔離開關、斷開總電源的急停按鈕以及行程保護。當供電電源中斷時自動斷開主回路。
起升機構：電動機 2×160KN型起升機構采用一臺電動機集中驅動，電機型號為YZ180L-8-11KW，由一套控制系統控制該起升機構；電機采用直接起動的方式起動，在控制柜上設有起升、下降按鈕操作。
制動器 采用電力液壓塊式制動器，制動器與起升電機并聯，與電機同時得失電。即當電機得電失，制動器打開，當電機斷電時制動器自動抱閘。
ＱＰＱ單吊點卷揚啟閉機（叫做鋼絲繩固定式卷揚機）
QPK單吊點卷揚啟閉機是一種專用于水利水電工程中進水口快速閘門的啟閉的裝置，即當水輪發電機組因負荷調速系統失靈，在出現飛逸之前或壓力管道出現破裂事故時，通過自控或手動，將閘門在2分鐘內快速關閉，達到保護機組及廠房安全之目的。
日常單吊點卷揚啟閉機維護方法：
如果經常不使用啟閉機械時，要把機器停放在干燥的室內。不得已停在室外者，應選平坦的地面并鋪上木板。停放后用罩布蓋好。長期存放前，須對機器內部進行保養、修復損壞機件，并對其進行徹底清理，保持技術狀態良好。在停放處的排列和布置，應保證任何一臺機械的進出均不受其他機械的影響。應將機械的燃油控制桿置于怠速位置，各操縱桿置于空擋位置。電動機的保管。放掉電動機內的冷卻水。更換新機油。新機油通常呈中性，不會腐蝕發動機的金屬機件。③燃油箱加滿柴油，避免燃油箱生銹。如條件允許還應加入防腐劑。停機期間應每月啟動一次發動機，使機械作短距離行駛，使各零件潤滑處建立新的油膜，防止生銹。應注意：在啟動前應注滿冷卻水，結束時應放盡冷卻水。對機器的表面進行防銹處理。在存放啟閉機前，應視外表面防銹漆漆皮脫落面積的大小來確定是用補漆的辦法還是用整機重新噴漆的方法進行修補、卷揚機的工作裝置，對其金屬裸露處的防銹方法是涂抹黃油。
雙吊點卷揚式啟閉機
啟閉機類：LQ 0.5T-100T單吊點、雙吊點螺桿式啟閉機，分為手推帶鎖式、封閉手搖式和手電兩用螺桿式啟閉機；QPQ、QPG、QPK、QPT、QHQ5T-200T固定式、移動式，單、雙吊點卷揚式啟閉機。啟閉機可根據客戶要求配備高度、負荷顯示儀、遠程控制系統和遙控裝置。
卷揚式啟閉機有：弧門卷揚式啟閉機，固定式卷揚啟閉機，移動式卷揚啟閉機，臺車式卷揚啟閉機等。QPQ、QPK（快速閉門）型卷揚式啟閉機，
廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程，其中高壓密封箱式閘門是水工閥門的替代產品，本產品啟閉靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備。
固定卷揚啟閉機的工作過程
1、啟門過程 （1）啟門前啟閉機處于停止狀態，電機停轉，制動器處于制動狀態，閘門在某一開度會全關位置。 （2）根據啟門指令，在控制室或機旁，按下啟動按鈕。 （3）制動器松閘，電動機轉動，通過減速器和開式齒輪副，將閘門垂直、勻速拉起。 （4）啟門途中，若啟閉機超載，則過荷裝置切斷電源，制動器制動，電動機停止轉動。需進行檢查，排除故障。 （5）閘門提升到某一開度或全開度時，由手動操作或主令控制器切斷電源，制動器制動，電動機停轉，閘門被持住，在空中懸吊。如果時間過長應投入鎖定器。 2、閉門過程 （1）將閘門鎖定解除。 （2）在控制室胡機旁按下閉門按鈕，電機回路接通，制動器松閘，閘門在自重作用下加速下降。 （3）電機進入反饋制動工作狀態，閘門開始勻速下降。 （4）當閘門下降到某一開度或全關閉位置時，手動操作或主令控制器切斷電源，制動器制動，電機停轉，閘門保持在某一開度或全關閉位置。
固定卷揚式啟閉機用于依靠自身重量閉門力的平面閘門。該產品主要由電動機、聯軸器、傳動軸、減速器、交流制動器、開式齒輪、卷筒部分、滑輪系列部分、電器控制箱、負荷控制器、手搖器及機架組成。結構緊湊，承載能力大，運行平穩可靠，安裝維修方便，設計合理。可配裝手搖裝置，型號有QPQ、QPK、QHQ3T-200T固定式、移動式、單、雙吊點卷揚式啟閉
固定式啟閉機分為螺桿式、卷揚式、液壓式
1、螺桿式啟閉機：手搖、手推、手扳式啟閉機、電動啟閉機、手電兩用啟閉機、直聯式啟閉機、機械驅動啟閉機等。
2、卷揚式啟閉機：QPQ固定卷揚啟閉機、QPQ移動卷揚啟閉機、QPK快速卷揚啟閉機、QHQ弧門卷揚啟閉機等。
3、液壓啟閉機：FDYQ-P系列集成式液壓啟閉機（平面門、直升門）、FDYQ-H(w)系列集成式液壓啟閉機（橫拉門）、FDYQ-R系列集成式液壓啟閉機（人字門、一字門），及QPPYⅠⅡ、QPKY、QHL(S)Y常規式液壓啟閉機。
